一、设备概况

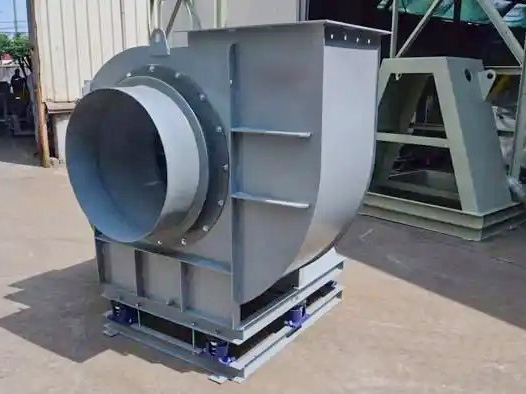

1、适用范围:PP4-72型防腐离心通风机，是目前化工、制药、冶金、电子等行业的对有害性腐蚀气体吸收时的引风、送风的理想设备。
设备特点:具有空气动力性能好，效率高，运转平稳等特点。在所含颗粒物小于150mg/m3,温2、度小于65℃环境下用作输入和输出气体。
3、设备结构特点:叶轮采用钢板制成，外采用特种涂塑工艺，使叶轮及轴形成整体，保证叶轮平衡，强度可靠:轴密封采用真空回流密封，不渗气体，不会造成部件腐蚀及环境污染。
二、结构形式
1、从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示:叶轮逆时针旋转，称为左旋风机，以“左”表示。

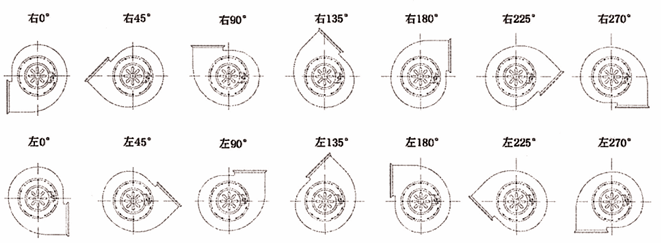

2、通风机出口方位，以机壳出风口角度表示，其角度分为0°、45°、90°、135°、180°、225°、270°等规格，如下图所示。
3、F4-72型离心通风机分为A式和C式，A式主要由叶轮、叶壳、机架、电机、进出风口、真空密封组合件等组成:C式主要由叶轮、机壳、机架、电机、进出风口、真空密封组合件、轴承箱、传动轴等组成。
三、型号规格及技术参数

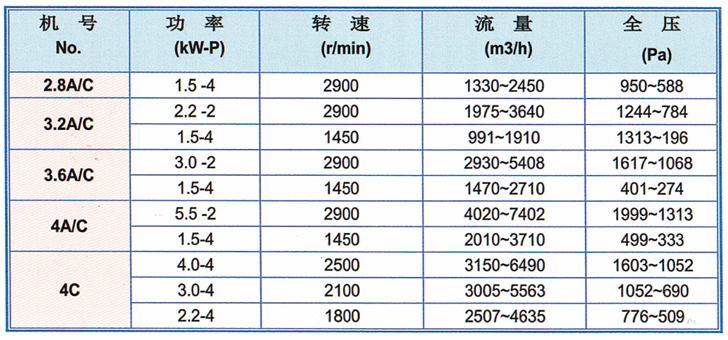

表一:2.8A/C~4C

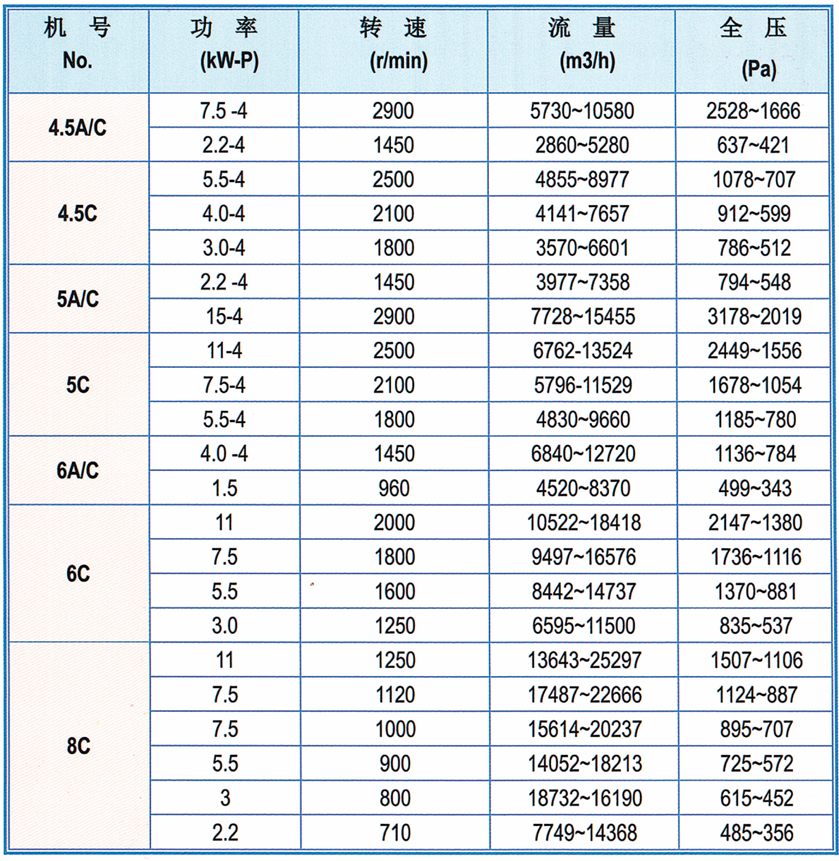

表二:4.5A/C~8C
